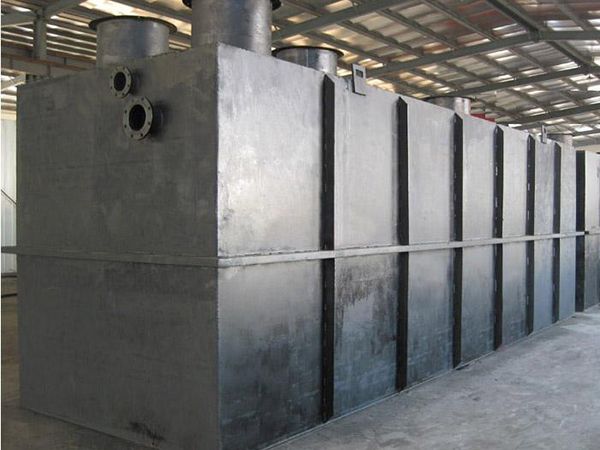

鄉鎮中小型醫院污水處理設備
鄉鎮醫院污水處理設備
1、概述 在污水處理中，醫院污水水質復雜。污水中含有大量細菌、病毒、寄生蟲卵和有毒有害物質，有的可能含有放射性。醫院污水主要是綜合病房污水。設計采用生物接觸氧化+沉淀+消毒工藝，即A /O工藝處理。A /O工藝的功能是硝化與反硝化作用。其原理是通過硝化與反硝化菌作用，把污水中氨氮轉換成亞硝態氮、硝態氮，再通過反硝化菌作用把硝態氮轉換成氮?dú)猓瑥奈鬯忻摰?。設計要點是注重污水、污泥的殺菌消毒方式。關鍵是殺滅病原菌。
2、設計依據
水量按120噸/天設計 6噸/h
2.1 醫院污水水質參數表
項目 | BOD5 | CODcr | SS | NH3-N | PH | 備注 |
單位 | mg/l | mg/l | mg/l | mg/l |
|
|
指標 | ≤200 | ≤400 | ≤300 | ≤40 | 6~9 |
|
2.2 醫院污水處理出水水質要求
項目 | BOD5 | CODcr | SS | NH3-N | PH |
單位 | mg/l | mg/l | mg/l | mg/l | 值 |
指標 | 10 | 50 | ≤10 | ≤5(8) | 6~9 |
1. 設計規范與執行標準
a) 《醫院污水處理設計規范》（CECS07：88）；
b) 《室外排水設計規范》（GBJ14-87）；
c) 《污水綜合排放標準》（GB8978-1996）；
d) 《醫院污水排放標準》（GBJ48-1983）；
e) 《污水排入城市下水道水質標準》（CJ3082-99）。
2. 設計原則與指導思想
① 采用先進、合理工藝，確保污水處理后達到國家排放標準及環境保護要求。
② 注重醫院污水處理與醫院環境相協調。處理站為全封閉結構，無噪音、無異味。
③ 采用地埋式，地表覆土后綠化，可作為花園也可作為病人休息場所。
④ 占地少，投資省，上馬快，管理方便。
⑤ 全自動控制?？勺詣?dòng)也可手動，無須專人看管。
3、污水處理工藝設計
根據醫院污水特點，本方案采用生物接觸氧化+污泥好氧消化處理，即A /O工藝。工藝中A為水解酸化，即缺氧工藝，O為接觸氧化。它是利用兼性微生物通過釋放細胞外自由酶或連接在細胞外壁上的固定酶進行催化生化反應，把難溶性大分子有機物分解為水溶性小分子有機物，把難以生物降解的有毒、有害物質降解為可生化處理的小分子物質，提高污水的可生化性，以便減輕后續好氧處理的有機負荷。
A段水解酸化在缺氧條件下運行。溶解氧的濃度控制在0.5mg/L以下，形成以水解酸化細菌為主的缺氧活性污泥層。污水從池底的排管進入，向上流經污泥層，截留污水中懸浮物，使污水中大分子有機物水解酸化為易于生物降解的小分子有機物，使污水得到凈化。
O段接觸氧化在好氧條件下運行。溶解氧的濃度為2.5mg/L。好氧菌生物量大,能有效地去除有機污物。O段容積負荷為0.5kgBOD/m3.d 。
水解酸化的作用一是污水脫氮，二是污泥釋磷。
接觸氧化的作用一是去除BOD，二是硝化反應，三是吸收磷。
4、污水處理工藝描述
醫院污水經化糞池腐化處理后進入污水處理站格柵井。經格柵清除懸浮物、藥棉、紗布及糞便雜物后進入污水調節池。
調節池為鋼砼結構，有效容積V＝48m3，水力停留時間t＝8h。池內設預曝氣裝置。為防止污泥沉積，增加污水中的溶氧，采用微孔曝氣方式。調節池出水經提升泵提升至水解酸化池，進行厭氧處理，將大分子有機污染物降解為易降解的小分子有機物。水解酸化池出水自流進入生物接觸氧化池，生物接觸氧化池采用推流式，水力停留時間T總＝8h。池內設組合填料，易結膜，不堵塞，不結球。用風機鼓風供氧，設計氣水比15：1 。
接觸氧化技術是利用微生物群體附著在纖維填料的表面形成生物膜，在好氧條件下，廢水流經濾料表面，廢水中的有機物通過微生物的吸附、氧化、還原、合成過程，把廢水中的有機物氧化成無機物二氧化碳和水。主要設備為維系好氧生物細菌的組合填料及布?xì)獬溲跸到y(tǒng)。
經生物接觸氧化池處理后的污水，其BOD5去除率達95%。進入二沉池。
二沉池采用豎流斜管式。上升流速V＝0.4mm/s，水力停留時間t=2h，污泥回流比R≤2.0。
二沉池的作用：
a.泥水分離;b.污泥濃縮;c.暫存活性污泥。其目的是污水澄清。
二沉池底部污泥（含水率96%）用氣提法送入污泥消化池進行好氧消化處理，其上清液進入消毒池。
消毒池加入固體氯片（或次氯酸鈉溶液）進行消毒滅菌處理。消毒時間T＝1h。消毒池容積V＝6m3。
二沉池的污泥均采用污泥消化池進行好氧消化處理。好氧消化處理的原理是將污泥通過混合、曝氣，達到自身氧化期，即內源呼吸期。經過內源呼吸期，使污泥中僅存在無機非分解物質，使污泥趨向穩定狀態。好氧消化目的是減少污泥量。大部分污泥經過好氧消化轉換成揮發性物質CO2、NH3、H2等。
好氧消化反應方程式：
C5H7NO2+7O2→5CO2+NO3-+3H2O+H+
污泥經好氧消化，加藥消毒滅菌處理后，外運處置，污水經消毒處理后達標排放。
系統采用潛污泵提升, 全部以自流及壓差逐級自動推流、自動消化污泥、自動排放殘?jiān)?/div>
5、污水處理構筑物技術參數
⑥ 格柵井1個，不銹鋼制，規格600×300mm。
⑦ 調節池1座，有效容積V＝48m3，水力停留時間t＝8h。
池內設預曝氣器24套，D215型，服務面積F＝0.55m2/個。池體碳鋼防腐。
⑧ 水解酸化池
水解酸化池1座，水力停留時間6h，池內設組合式生物填料。
⑨ 生物接觸氧化池1座，推流式。水力停留時間T＝8h，氣水比15：1，填料材質為酫化纖維和聚丙纖維組成，規格Φ150×1200，共48m3。設微孔曝氣器30套，D215型，空氣流量Q＝2.5m3/個·h，服務面積F＝0.55m2/個，水深3m，氧氣利用率≤20%。池體內外防腐。
⑩ 二沉池1座，有效容積V＝12m3，水力停留時間t=2h，上升流速V0＝0.4mm/s,污泥回流比R≤2.0。鋼制，內外防腐。
11 消毒池1座，容積V＝9m3采用二氧化氯消毒設備，水力停留時間t=1.5h。鋼制，內外防腐。
